侧振式直线振动筛介绍

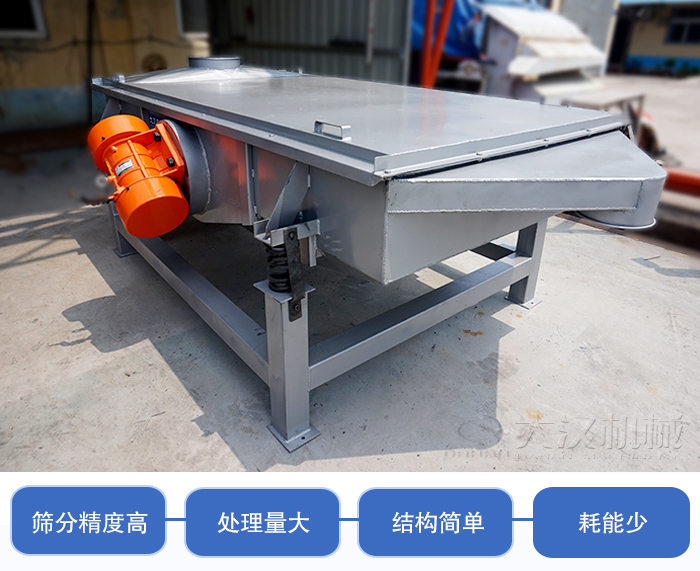

该机为DZSF-520-2P型直线振动筛，两层三个出料口，整机为碳钢材质，振动电机安装在箱体两侧，可有效降低直线振动筛的高度，方便投料。该机无上盖，方便观察物料筛分效果。

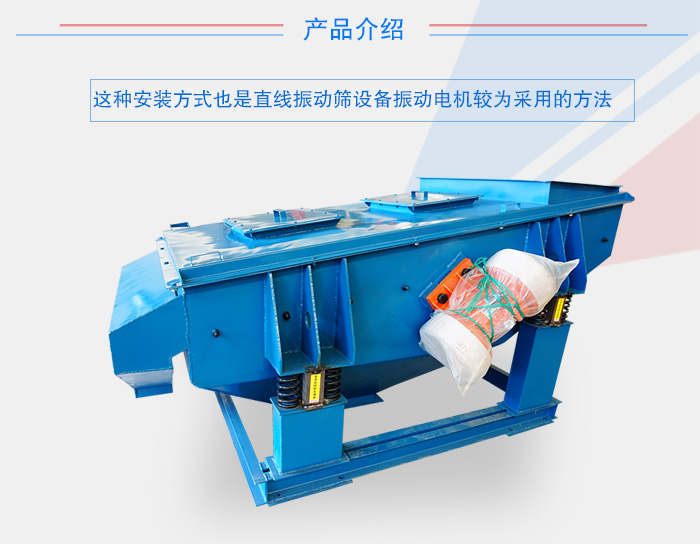

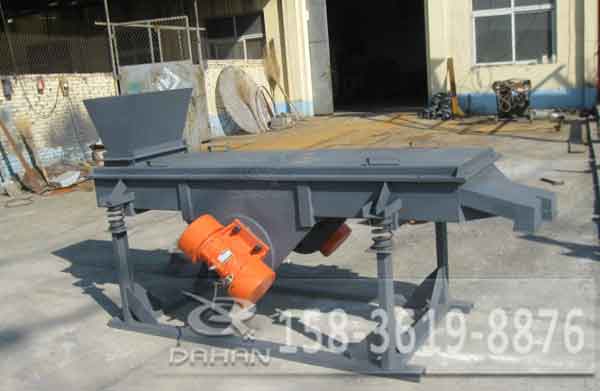

侧振式直线振动筛也叫侧挂式直线筛，振动电机安装在箱体两侧，这种安装方式也是直线振动筛设备振动电机较为采用的方法。通常在客户对设备的整体高度有限制，但又对设备的宽度没有限制的情况下使用。

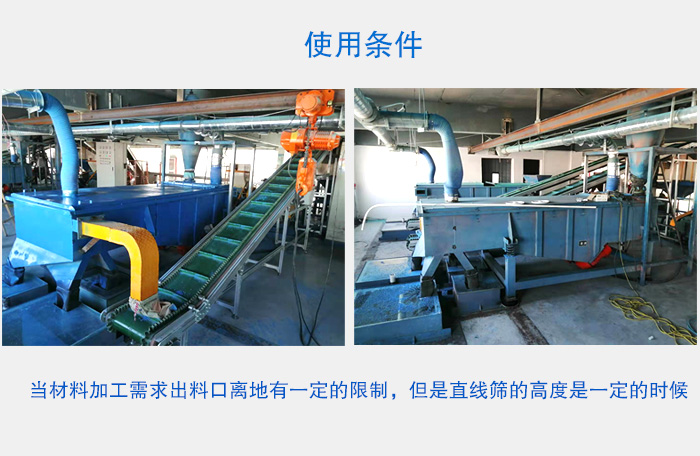

520型侧振式直线振动筛使用条件：

侧挂式振动电机两侧安装降低了直线筛的高度。当材料加工需求出料口离地有一定的限制，但是直线筛的高度是一定的时候。可以采取这种安装方式。

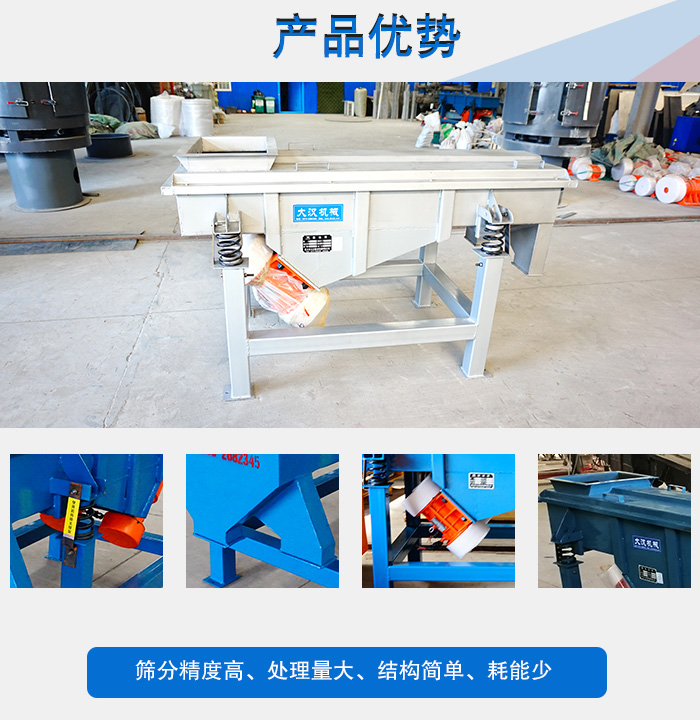

520型侧振式直线振动筛工作特点：

①筛分精度可达400目，筛分效率在96%以上；

②双电机驱动，台时产量可达20吨；

③全密封结构，粉尘不飞扬，筛分环境好；

④可根据用户要求设计。

520型侧挂式直线振动筛主要适用行业：

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

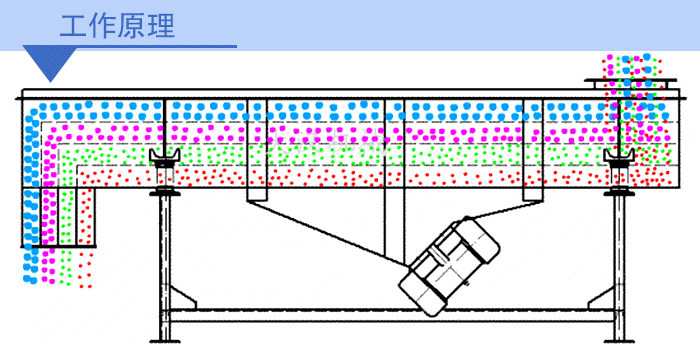

520型侧挂式直线振动筛工作原理：

520侧挂式直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

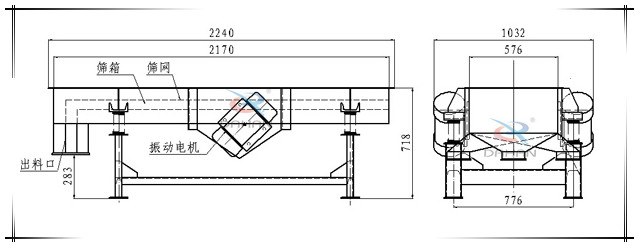

520型侧挂式直线振动筛结构图

520型侧挂式直线振动筛型号说明：

D----------------------------------振动电机(振动源)

　Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

520----------------------------------筛面尺寸（500mm宽x2000mm长)

2-------------------------------------两层(两层筛网三个出料口)

S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

520型侧挂式直线振动筛筛分原理：

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。

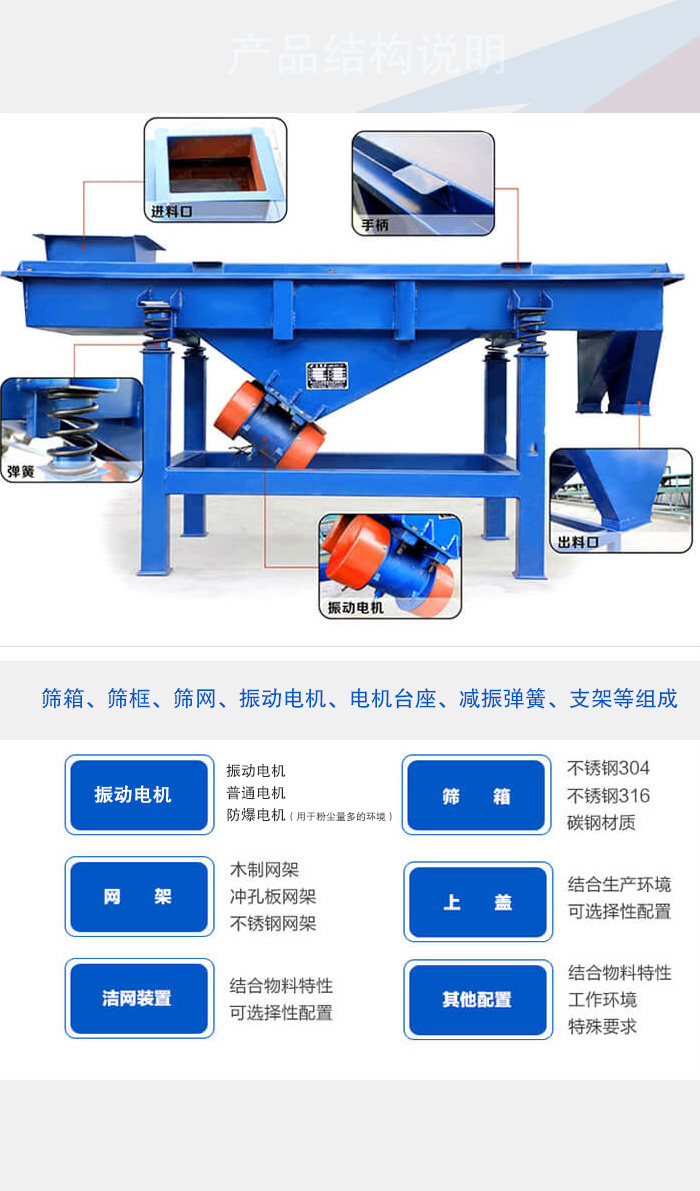

520直线振动筛结构说明

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
