产品介绍

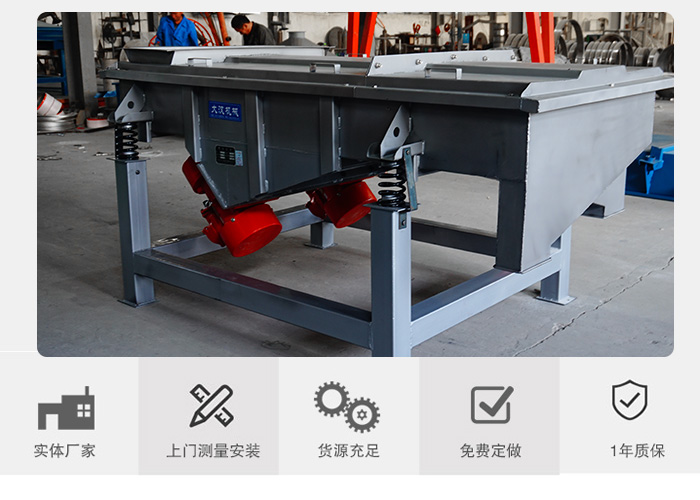

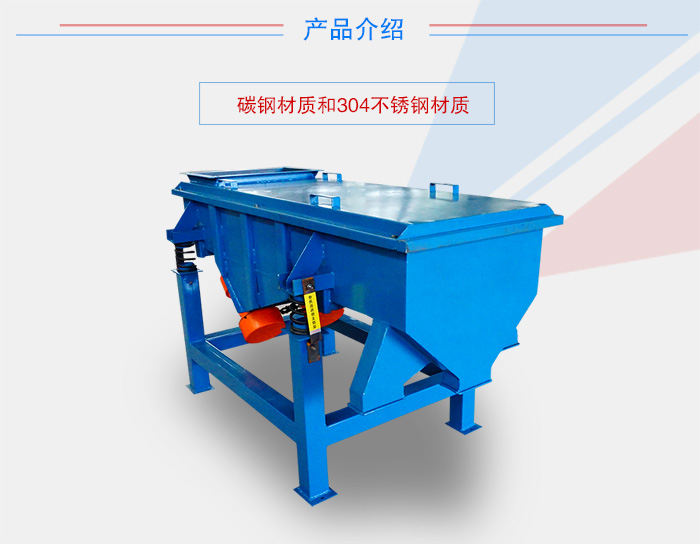

多层直线筛也可以称为多层分级，是指安装两层筛网以上的直线振动筛，分为碳钢材质和304不锈钢材质。适用于对粉状，颗粒状物料的筛选和分级。

产品应用

多层直线振动筛也可以称为多层分级，是指安装两层筛网以上的直线振动筛，分为碳钢材质和304不锈钢材质。适用于对粉状，颗粒状物料的筛选和分级，广泛适用于化工、塑料、医药、建材、粮食、化肥、磨料、炭素等行业中干式粉状物料的筛分。

产品优势

多层直线筛精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

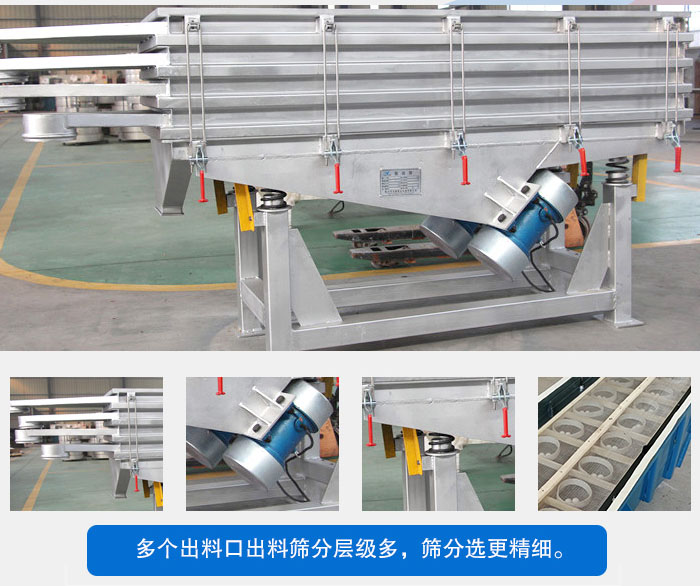

多个出料口出料筛分层级多，筛分选更精细。

多层直线振动筛工作原理

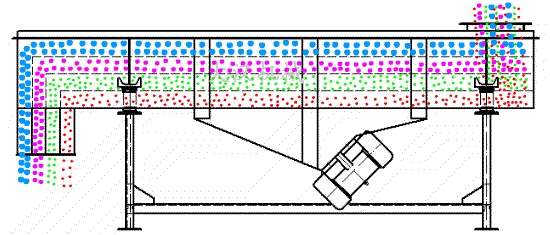

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000	1	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500	1	2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000	1	2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500	1	2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500	1	2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

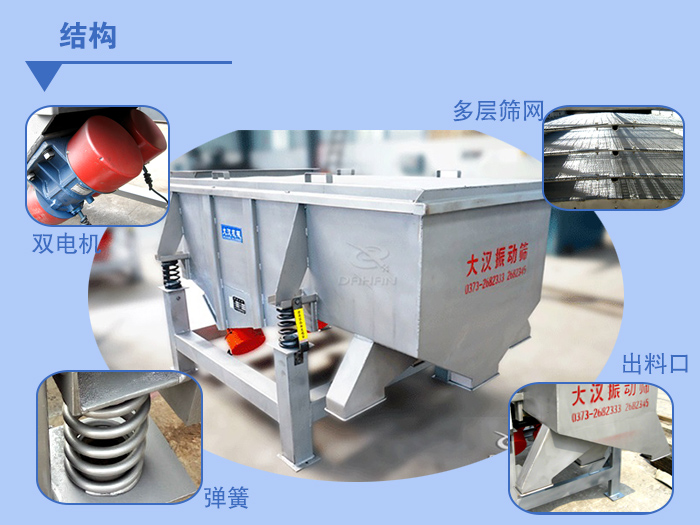

多层直线振动筛结构说明

多层直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
